全志A33-D16 V20
?D16板卡是采用的全志A33方案，集成了多媒體解碼、液晶驅動、WIFI、藍牙、以太網于一體...

[上一個:暫無] [下一個:全志A40i-T10]

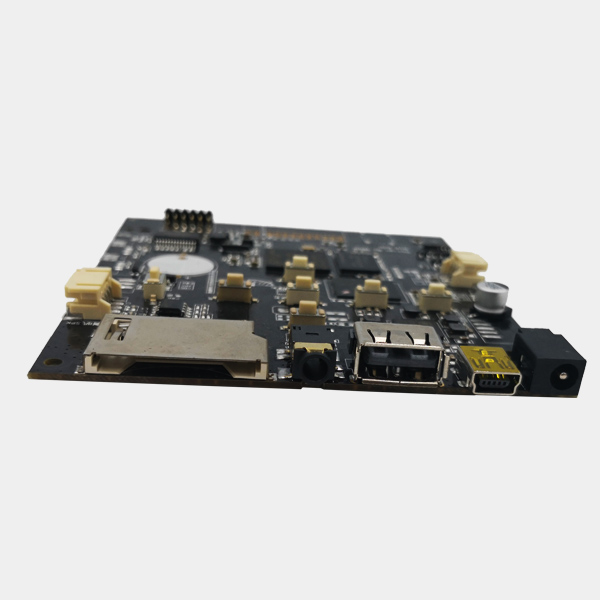

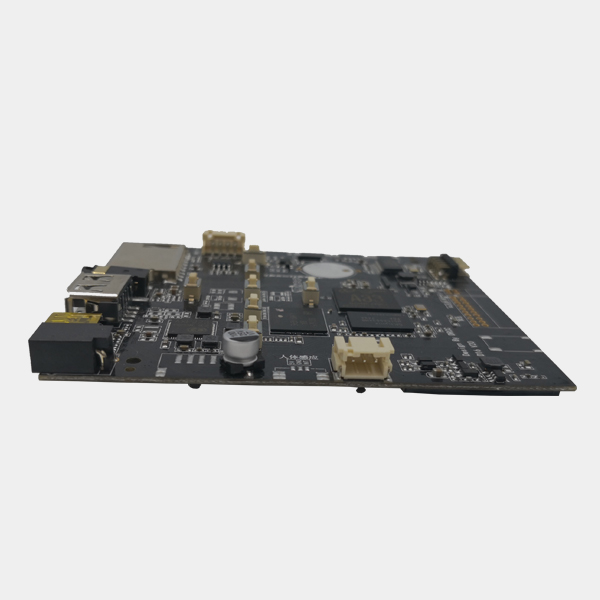

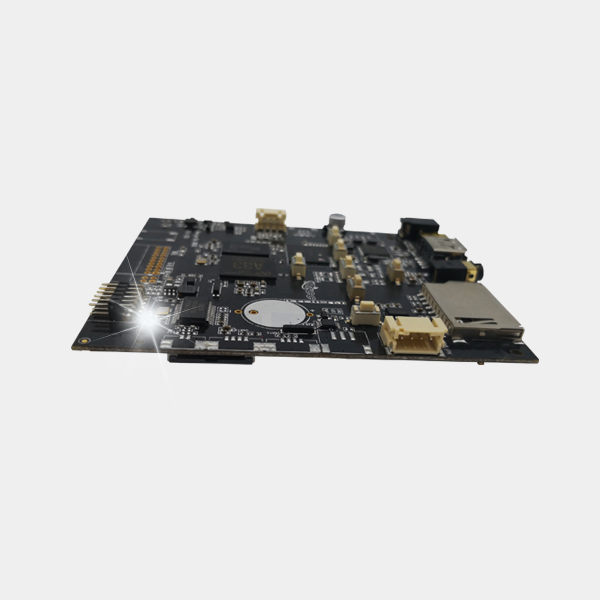

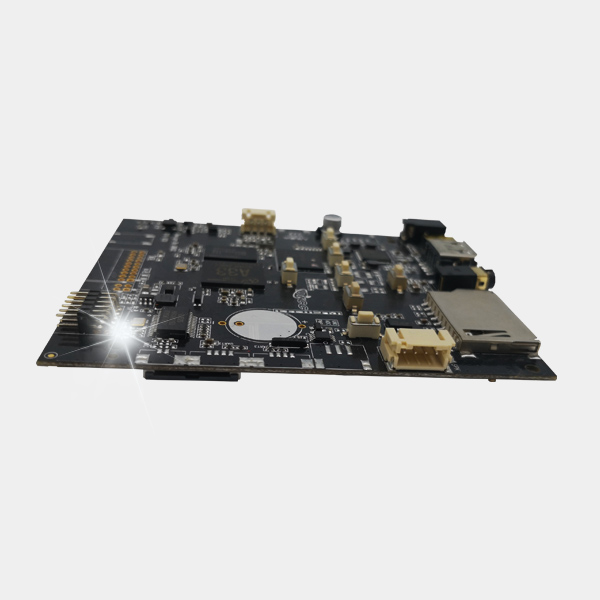

全志A33-D16 V20

詳情說明

Examples

產品概述：

D16板卡是采用的全志A33方案，集成了多媒體解碼、液晶驅動、WIFI、藍牙、以太網于一體，支持絕大部分當前流行的視頻及圖片格式解碼，支持LVDS、RGB屏等，可以驅動各種TFT LCD顯示屏，大大簡化整機系統設計，SD卡，穩定性更強，非常適合于廣告機、收銀機、數字標牌、車載等智能終端主板。

產品特點：

◆集成USB/LVDS/WIFI/BT/LAN于一體，簡化整機設計，可插SD卡.

◆豐富的擴展接口：5個USB接口(3個插針,1個標準USB口,1個MINIUSB),2個可擴展串口,GPIO/ADC接口，可以滿足市場上各種外設的要求.

◆高清晰度：最大支持1080P的解碼和各種LVDS信號LCD顯示屏.

◆功能齊全：支持橫豎屏播放，視頻分屏，滾動字幕，定時開關，USB數據導入等功能。

◆管理方便：人性化的播放列表制作軟件，便于廣告播放管理和控制。播放日志，方便了解播放情況。

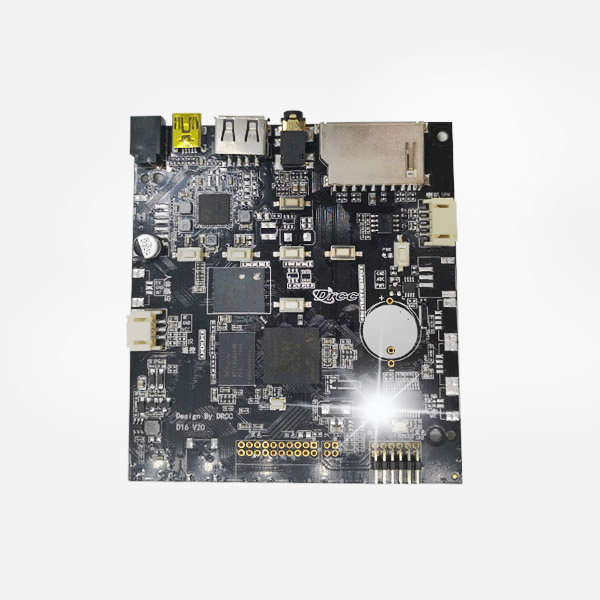

主板外觀及接口示意圖：

正面：

背面：

引腳功能

引腳功能：

主板硬件主要指標：

硬件主要指標
CPU	全志A33 , 四核，主頻1.2GHz
內存	512M/1G(可選)
內置存儲器	EMMC 8/16/32G(可選)
解碼分辨率	最高支持1080P
操作系統	Android 4.4/6.0
播放模式	支持循環、定時、插播等多種播放模式
網絡支持	以太網、支持WiFi/藍牙4.0
視頻播放	支持wmv、avi、flv、rm、rmvb、mpeg 、ts、mp4等
圖片格式	支持BMP、JPEG、PNG、GIF
USB2.0接口	1個USB HOST,1個MINIUSB,1個USB擴展排針
串口	2個串口插針
WIFI、BT	內置WIFI，BT4.0（可選）
SD卡	支持SD卡
LVDS輸出	40P FPC LVDS
音視頻輸出	支持立體聲輸出,板載D類3W*2功放
RTC實時時鐘	支持
定時開關機	支持
系統升級	支持本地TF,USB升級

PCB尺寸和接口布局：

◆PCB尺寸圖：

PCB：4 層板

尺寸：92.88mm*82.85mm, 板厚1.2m

螺絲孔規格：∮2.4*3

詳細規格，請咨詢廠家，以實際PCB板為主。

接口參數說明：

◆電源輸入接口

采用5V的直流電源供電，允許從DC座系統供電，電源適配器的插頭DC IN規格為Ｄ4.4，d1.65

◆遙控接收接口

序號	定義	描述
1	IR	遙控信號輸入
2	GND	地線
3	VCC	3.3V

◆SE NSOR接口

用于給外設提供控制信號的輸入/輸出，電平為3.3V

序號	定義	描述
1	VCC	5V
2	GND	地線
3	INT	3.3V電平

◆UART接口

板卡引出了三組普通雙線串口，可支持市面上通用的串口設備，串口的電平為0V到3.3V。如果對接的串口的電平高于3.3V時，要有隔離電路或者電平轉換電路，否則會燒壞主控和設備。

注意事項：

1.TTL串口電壓是否匹配。不能直接接入MAX232,485設備。

2.TX，RX接法是否正確。

序號	定義	描述
4	GND	地線
3	UART- RX	RX
2	UART- TX	TX
1	VCC	3.3V輸出

◆USB

板卡具有2個USB標準接口，5個內置的USB插針，用于外設擴展，默認為HOST，供電電流不大于500mA

序號	定義	描述
1	VDD	5V
2	GND	地線
3	DP	DP
4	DM	DM
5	DP	DP
6	DM	DM
7	DP	DP
8	DM	DM
9	GND	地線
10	GND	地線

◆SPK接口

請以實際PCB板為準。

◆RTC接口

序號	定義	描述
1	VCC	3V3
2	GND

◆MIC接口

序號	定義	描述
1	MIC+
2	MIC-

◆RGB LCD接口

序號	定義	序號	定義
1	VLED+	26	G1
2	VLED+	27	G0
3	VLED-	28	R7
4	VLED-	29	R6
5	GND	30	R5
6	VCOM	31	R4
7	DVDD	32	R3
8	MODE	33	R2
9	DE	34	R1
10	VS	35	R0
11	HS	36	GND
12	B7	37	DCLK
13	B6	38	GND
14	B5	39	L/R
15	B4	40	U/D
16	B3	41	VGH
17	B2	42	VGL
18	B1	43	AVDD
19	B0	44	RESET
20	G7	45	NC
21	G6	46	VCOM
22	G5	47	DITHB
23	G4	48	GND
24	G3	49	>NC
25	G2	50	NC

●40pin MIPI LCD 接口

序號	定義	序號	定義
1	1V8	21	MIPI-TDN3
2	VDD	22	GND
3	VDD	23	NC
4	GND	24	NC
5	LCD-RST	25	GND
6	NC	26	LCD-BL-EN
7	GND	27	LCD-PWM
8	MIPI-TDN0	28	NC
9	MIPI-TDP0	29	NC
10	GND	30	GND
11	MIPI-TDN1	31	VLED-
12	MIPI-TDP1	32	VLED-
13	GND	33	NC
14	MIPI-TCN	34	NC
15	MIPI-TCP	35	VSN
16	GND	36	NC
17	MIPI-TDN2	37	NC
18	MIPI-TDP2	38	VSP
19	GND	39	LED+
20	MIPI-TDN3	40	LED+

◆LVDS屏接口

序號	定義	序號	定義
1	VCOM	21	RXIN3P
2	DVDD	22	GND
3	DVDD	23	NC
4	NC	24	NC
5	RESET	25	GND
6	STBYB	26	NC
7	GND	27	NC
8	RXIN0N	28	SELB
9	RXIN0P	29	AVDD
10	GND	30	GND
11	RXIN1N	31	LED-
12	RXIN1P	32	LED-
13	GND	33	L/R
14	RXIN2N	34	U/D
15	RXIN2P	35	VGL
16	GND	36	NC
17	CLK1INN	37	NC
18	CLK1INP	38	VGH
19	GND	39	VLED+
20	RXIN3N	40	VLED+

◆MIC接口

存儲接口	SD卡	數據存儲
存儲接口	USB	HOST接口,支持數據存儲,數據導入,USB鼠標鍵盤,攝像頭,觸摸屏等
耳機接口	標準接口	3.5mm標準接口

電氣性能：

項目		最小	典型	最大
電源電壓	電壓	--	12V	--
電源電壓	紋波	--	--	50mV
電源電壓	電流	3A
電源電流(HDMI輸出,未接其它外設)	工作電流	--
	待機電流	--	--	--
	USB供電電流	--	--	--
電源電流(LVDS)	3.3V工作電流		--	--
	5V工作電流		--	--
	12V工作電流		--	--
	USB供電電流	--	--	--
總輸出	電流	--		--
環境	相對濕度	--	--	--
環境	工作溫度	--	--	--

備注一：接LVDS屏時，需注意選擇正確的背光工作電壓3.3V, 5V，請用戶不能將其應用于超出相應的最大電流的外設。

備注二:接LVDS屏時，板卡整體的工作電流和待機電流視所接的屏而定，上表未一一列出。

組裝使用注意事項：

在組裝使用過程中，請注意下面（且不限于）問題點。

一，裸板與外設短路問題。

二，在安裝固定過程中，避免裸板因固定原因而造成變形問題。

三，安裝LVDS屏時，注意屏電壓，電流是否符合。注意屏座子第1腳方向問題。

四，安裝LVDS屏時，注意屏背光電壓，電流是否符合。屏背光的功率在20W以上的話，是否使用其他電源板供電。

五，外設（USB，IO .etc）安裝時，注意外設IO電平和電流輸出問題。

六，串口安裝時， TX,RX接法是否正確。

七，輸入電源是否接入在電源輸入接口上，根據總外設評估，輸入電源電壓，電流等是否滿足要求。杜絕為了方便操作從背光插座進行接入供電輸入電源。
